Werksbilder - Ankerwerke 19"' |
||
| © Copyright Antonios Vassiliadis | ||
 |
||
 |
 |
 |
|
|
||
|
Julius Aßmann (Glashütte, Deutschland) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
19"' 19"' ? 27 18.000 A/h (2.5 Hz) ca.32 Std. Schlüsselaufzug • Steinanker • Breguet-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 4 Goldregulier- schrauben sowie 8 Masseschrauben Julius Carl Friedrich Aßmann ca.1895 ? Ankerwerk • Uhren-Messing, vergoldet • Stunde • Minute • Kleine Sekunde • Zeigerstellung durch Schlüssel • Federhaus mit Malteserkreuz-Stellung • Unruhkloben mit Diamant-Deckstein • 4 Decksteinkappen • Langer Rücker • Alle Brücken und Kloben angliert • Alle Stahlteile angliert und poliert • Handgravierter Unruhkloben • Gebläute Schrauben • Gebläute Schenkel der Unruh • Oberflächen gekörnt vergoldet |
Julius Assmann Kaliber 19"' |
|
|
||
|
Billodes (Le Locle, Schweiz) |
||
|
Kaliber
o Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
19"' ? mm (19"') 7-16 18.000 A/h (2.5 Hz) 32 Std. Schlüsselaufzug • Schweizer Anker, Échappement à ancre ligne droit • Flach- / Breguet-Spirale • Schrauben-Unruh (Mono- / Bimetallisch), 2-schenklig Billodes, Fabrique de montres de Georges Favre-Jacot & Cie. 1884 ? Ankerwerk, Savonnette • Uhren-Messing, gekörnt, vergoldet • Stunde • Minute • Kleine Sekunde auf "6" • Zeigerstellung durch Hebel auf "4" • Malteserkreuz-Stellung • Zwillings-Kloben • Wolfsverzahntes Gesperr • Lang-Anker • Rücker zur Feinregulierung • Brücken und Kloben angliert • Gravierter Unruhkloben Der Name Billodes kam vom Le Locler Stadtteil "Les Billodes". Die Firma "Billodes, Fabrique de montres de Georges Favre-Jacot & Cie." ist die heutige Firma "Zenith", wobei dieser Markenname in 1897 re- gistriert wurde. Dieses Billodes-Kaliber gab es in den Grössen 18"', 19"', 20"' und 21"'. |
Billodes Kaliber 19"' (Bild zeigt die Grösse 18"' aus dem Katalog "Rudolf Flume Furniturenkatalog,1911") |
|
|
||
|
Daniel Ducommun (Schweiz) |
||
|
Kaliber
o Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
19"' ? mm (19"') ? mm 20 18.000 A/h (2.5 Hz) 32 Std. Kronenaufzug • Schweizer Anker, Échappement à ancre ligne droit • Breguet-Spirale (gebläut) • Bi-metallische Schrauben-Unruh, 2-schenklig LeCoultre Borgeaud & Cie 1872 ? Ankerwerk • Uhren-Messing, rhodiniert; Savonnette • Stunde • Minute • Kleine Sekunde • Zeigerstellung durch Ziehen der Krone • Überlanger Rücker • Wolfsverzahnte Aufzugsräder • Federhaus mit Malteserkreuz-Stellung • 1 dreifach geschraubter Chaton aus Gold • Anker- und Ankerradkloben mit Decksteinplättchen aus Rotgold, geschraubt • Unruhkloben mit Deckstein • Alle Brücken und Kloben angliert • Alle Stahlteile angliert und hochglanzpoliert • Perlierte Basisplatine • Genfer Streifenschliff Verzweigte Minutenradbrücke nach US-Patent D0006098 (John Louis Mathey, New Jersey) von 1872. Daniel Ducommun bezog seine Roh- werke auch von LeCoultre Borgeaud & Cie (1869-1874) aus Le Sentier. |
D.Ducommun Kaliber 19"', Nr.2088 |
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 18 "Remontoire à glace mis à l’heure tirette rochet couvert" |
IWC Schaffhausen Kaliber 18, Nr.40320 (Bild links) sowie Nr.40203 (Bild rechts) |
| Gesamt Ø | 19"' | |
| Höhe | ||
| Steine | 5 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach-Spirale (gebläut) • Monometallische Messing-Unruh (vergoldet), 3-schenklig |
|
| Hersteller | Internationale Uhrenfabrik | |
| Herstellung | 1877-1879 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Stellstift auf "1" • Wippenaufzug nach A.LeCoultre • Unruhkloben, gekröpft und geschwungen • Ankerbrücke in Flügelform • Rücker • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet • Rücker hochglanzpoliert • Gebläute Schrauben • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 19 "Ébauches C à clef" |
IWC Schaffhausen Kaliber 19, Nr.55152 (Bild links) sowie Nr.33121 (Bild rechts) |
| Gesamt Ø | 19"' | |
| Höhe | ||
| Steine | 5 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Schlüsselaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach-Spirale (gebläut) • Monometallische Kupfer-Unruh, 3-schenklig / Bimetallische Schrauben-Unruh, 2-schenklig, Regulier- und Masseschrauben |
|
| Hersteller | Internationale Uhrenfabrik | |
| Herstellung | 1877-1879 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Schlüssel • Unruhkloben, gekröpft und geschwungen • Ankerkloben, geschwungen • 0-3 Chatons aus Gold, dreifach verschraubt • Rücker • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet • Rücker hochglanzpoliert • Gebläute Schrauben • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 20 |
IWC Schaffhausen Kaliber 20, Nr.42363
IWC Schaffhausen Kaliber 20, Nr.42768 |
| Gesamt Ø | 19"' | |
| Höhe | ||
| Steine | 11-15 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach-Spirale (gebläut) • Bimetallische Unruh, 2-schenklig, Masseschrauben |
|
| Hersteller | Internationale Uhrenfabrik | |
| Herstellung | 1877-1879 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Stellstift auf "1" • Wippenaufzug nach A.LeCoultre • 1-3 Chatons aus Gold, je dreifach verschraubt • Unruhkloben, gekröpft und geschwungen • Ankerkloben, geschwungen • Rücker • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet • Rücker hochglanzpoliert • Gebläute Schrauben • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
Phenix (Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
871 ? mm (19"') 24/12 mm 15 18.000 A/h (2.5 Hz) 32 Std. Kronenaufzug • Schweizer Anker, Échappement à ancre à ligne droit • Flach-Spirale • Mono-Metallische Schrauben-Unruh, 2-schenklig Phenix SA 1905 ? Ankerwerk, Lèpine • Uhren-Messing, gekörnt vergoldet • Stunde • Minute • Kleine Sekunde • Zeigerstellung durch Hebel auf "1" • Unruhkloben mit Deckstein • langer Rücker • Alle Brücken und Kloben angliert • Schraubenköpfe hochglanzpoliert • Perlierte Grundplatine |
Phenix Kaliber 871 |
|
|
||
|
Phenix (Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
872 ? mm (19"') 24/12 mm 15 18.000 A/h (2.5 Hz) 32 Std. Kronenaufzug • Schweizer Anker, Échappement à ancre à ligne droit • Flach-Spirale • Mono-Metallische Schrauben-Unruh, 2-schenklig Phenix SA 1905 ? Ankerwerk, Lèpine • Uhren-Messing, gekörnt vergoldet • Stunde • Minute • Kleine Sekunde • Zeigerstellung durch Hebel auf "1" • Unruhkloben mit Deckstein • langer Rücker • Alle Brücken und Kloben angliert • Schraubenköpfe hochglanzpoliert • Perlierte Grundplatine |
Phenix Kaliber 872 |
|
|
||
|
Cortébert (Cortébert, Schweiz) |
||
|
Kaliber
o o Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
476 477 42.20 mm (19"') 5.45 mm 15-17 18.000 A/h (2.5 Hz) 32 Std. Kronenaufzug • Schweizer Anker • Breguet-Spirale • Schrauben-Unruh, 2-schenklig Cortébert Watch Co. ? ? Ankerwerk; Lépine • Uhren-Messing, rhodiniert / vergoldet, gekörnt • Stunde • Minute • Kleine Sekunde auf "6" • Zeigerstellung durch Ziehen der Krone • Unruhkloben mit Deckstein • langer Rücker • Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet • Verzierter Unruhkloben • Perlierte Grundplatine Gibt es in zwei Gößen: 18"' sowie 19"' Firmenentwicklung: Adam-Louis Juillard (1790 in Sonvilier) ---> Lucien Juillard (1830 in Saint Imier) ---> Raiguel Juillard et Cie. (1865) ---> Cortébert Watch Co. ---> Eingliederung in die Ébauches SA (1927) ---> 1984 übernimmt OMEGA die komplette Firma und deren Mitarbeiter. Ende der Firma. |

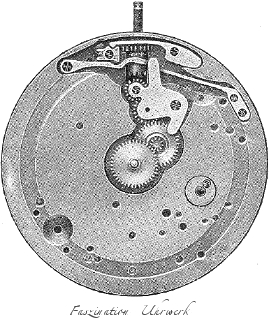

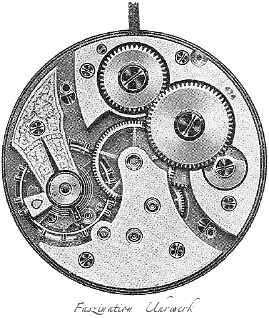

Cortébert Kaliber 476 (Bild zeigt die 18"' Version Kaliber 474) |
|
|
||
|
INVAR (La Chaux-de-Fonds, Schweiz) |
||
| Kaliber | III ² |
INVAR Werk-Nr.036359 (Bild links) sowie Nr.331431 (Bild rechts)
INVAR Wippenschaltung (Bild links) sowie Änderung zur späteren Kronenfunktion (Bild rechts) |
| Gesamt Ø | 42.70 mm (19"') | |
| Einpassung Ø | 42.37 mm (18¾"') | |
| Höhe | 6.10 mm | |
| Steine | 15-17 (Qualitätsabhängig) | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker, Échappement
à ancre à ligne droite • Breguet-Spirale mit Philipps-Endkurve, gebläut • Schrauben-Unruh (Versionsabhängig entweder halb- oder ganz durchtrennt), 2-schenklig, 4 Regulier- sowie 14 Masseschrauben |
|
| Hersteller | Invar, Compagnie des Montres (Achille Hirsch, La Chaux-de-Fonds) | |
| Herstellung | 1904 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Uhren-Messing, rhodiniert / vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Stellstift auf "1"
(Wippenaufzug), später durch Ziehen der Krone • Bis zu 4 geschraubte Chatons (Versionsabhängig) • Feinregulierung (Versionsabhängig) • Rücker, gebogen • Deckstein, dreifach geschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile sowie Schraubenköpfe hochglanzpoliert und angliert • Unruhkloben graviert (Versionsabhängig) • Perlierte Grundplatine • Grainierte Werksoberflächen (Qualitätsabhängig) • Dekorschliff (Qualitätsabhängig) • Genfer Streifenschliff (Qualitätsabhängig) |
|
|
²)
Die Kaliberbezeichnungen sind nur provisorisch zu verstehen, da hierzu
noch keinerlei Dokumentationen vorliegen. Please handle the designations of the caliber types as provisional acceptance, cause no documents are present. S'il vous plaît, ces désignations comme adoption provisoire manipulent, parce qu'aucun document n'existe. Merci beaucoup. |
||
|
|
||
|
INVAR (La Chaux-de-Fonds, Schweiz) |
||
| Kaliber | IV ² |
INVAR Werk-Nr.151830 (Bild links) sowie Nr.124783 (Bild rechts)
INVAR Werk-Nr.184365 |
| Gesamt Ø | 42.70 mm (19"') | |
| Einpassung Ø | 42.37 mm (18¾"') | |
| Höhe | 6.10 mm | |
| Steine | 15-17 (Qualitätsabhängig) | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker, Échappement
à ancre à ligne droite • Breguet-Spirale mit Philipps-Endkurve, gebläut • Schrauben-Unruh (Versionsabhängig entweder halb- oder ganz durchtrennt), 2-schenklig, 4 Regulier- sowie 14 Masseschrauben |
|
| Hersteller | Invar, Compagnie des Montres (Achille Hirsch, La Chaux-de-Fonds) | |
| Herstellung | 1904 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Uhren-Messing, rhodiniert / vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Stellstift auf "1"
(Wippenaufzug), später durch Ziehen der Krone • Bis zu 4 geschraubte Chatons (Versionsabhängig) • Feinregulierung (Versionsabhängig) • Rücker, gebogen • Deckstein, dreifach geschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile sowie Schraubenköpfe hochglanzpoliert und angliert • Unruhkloben graviert (Versionsabhängig) • Perlierte Grundplatine • Grainierte Werksoberflächen (Qualitätsabhängig) • Dekorschliff (Qualitätsabhängig) • Genfer Streifenschliff (Qualitätsabhängig) |
|
|
²)
Die Kaliberbezeichnungen sind nur provisorisch zu verstehen, da hierzu
noch keinerlei Dokumentationen vorliegen. Please handle the designations of the caliber types as provisional acceptance, cause no documents are present. S'il vous plaît, ces désignations comme adoption provisoire manipulent, parce qu'aucun document n'existe. Merci beaucoup. |
||
|
|
||
|
Louis-Benjamin Audemars (Le Brassus, Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
19"' 42.86 mm (19"') 6 mm 17-21 18.000 A/h (2.5 Hz) ca.32 Std. Schlüsselaufzug • Schweizer Anker, Überlange Ausführung, Échappement à ancre à ligne droit • Breguet-Spirale (gebläut) • Bimetallische Unruh, 2-schenklig, Goldregulierschrauben Louis-Benjamin Audemars (Le Brassus), Piguet (Le Brassus) ab ca.1833 (Konstruktion) ? Ankerwerk • Uhren-Messing, rhodiniert / Feuervergoldet • Stunde • Minute • Kleine Sekunde • Zeigerstellung durch Schlüssel • Federhaus mit Malteserkreuz-Stellung • Beweglicher Spiralklötzchenträger • Decksteine bei Anker und Ankerrad unter verschraub- ten Rotgold-Plättchen • Lang-Anker mit Gegengewicht • Langer Rücker • Alle Brücken und Kloben angliert • Alle Stahlteile angliert und poliert • Gebläute Schrauben • Lang-Anker poliert • Perlierte Grundplatine • Genfer Streifenschliff Entwicklung der Firmengeschichte: Louis-Benjamin Audemars (1811) ---> Louis Audemars Fils (24.05.1833) ---> Audemars Frères (1885-1909) F.(Francois) Audemars Fils (1885-1898) Louis Audemars (1885-1898/1899) |
Jules Jürgensen Nr.9364 (21 Steine) - Bild mit freundlicher Genehmigung von Dr.Roland Ranfft |
|
|
||
|
Auguste Saltzman (La Chaux-de-Fonds, Schweiz) |
||
| Kaliber | 19"', pont ondulé à clef |
Auguste Saltzman Nr.29321 (16"')
Auguste Saltzman Nr.23240 (19"') |
| Gesamt Ø | 42.98 mm (19"') | |
| Höhe | 8.90 mm | |
| Steine | 17 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Schlüsselaufzug | |
| Hemmung |
•
Schweizer Anker • Breguet-Spirale, gebläut • Bimetallische-Unruh (ganz durchtrennt), 2-schenklig, 14 Regulier- sowie Masseschrauben |
|
| Hersteller | Saltzman Jacot & Co. SA | |
| Herstellung | 1870er | |
| Stückzahl | ? | |
| Typ | Ankerwerk | |
| Material | • Neusilber, rhodiniert; Stahl | |
| Funktionen |
• Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Schlüssel • Federhaus mit Malteserkreuz-Stellung • Zwei, je dreifach geschraubte Chatons zur Schlüsselaufnahme • 4 geschraubte Chatons aus Gold (Versionsabhängig) • Beweglicher Spiralklötzchenträger • Überlanger, abgewinkelter Rücker als Feinregulierung • Ankerradkloben mit Deckstein sowie verschraubtem Deckstein- plättchen aus Rotgold • Unruhkloben mit Deckstein, zweifach geschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Schraubenköpfe, Rücker, Spiralklötzchenhalter, Ankerrad sowie Decksteinfassung hochglanzpoliert • Perlierte Grundplatine • Federhausbrücke mit sternförmigem Dekorschliff • Ausstattungsdetails mit der Seriennummer in künstlerischer Schreibschrift auf der Werkseite |
|
| Gab es in den Größen 16"', 18"' und 19"'. | ||
|
|
||
|
Auguste Saltzman (La Chaux-de-Fonds, Schweiz) |
||
| Kaliber |
19"' Chronomètre, pont ondulé à clef 19"' Chronomètre, pont ondulé |
Auguste Saltzman Nr.30873 in Extra-feiner Ausführung sowie mit Kronenaufzug
Auguste Saltzman Nr.26611 in Extra-feiner Ausführung aber noch mit Schlüsselaufzug |
| Gesamt Ø | 42.98 mm (19"') | |
| Höhe | 8.98 mm | |
| Steine | 20 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Schlüsselaufzug / Kronenaufzug | |
| Hemmung |
•
Schweizer Anker • Turm-Spirale, gebläut • Bimetallische-Unruh (ganz durchtrennt), 2-schenklig, 14 Regulier- sowie Masseschrauben |
|
| Hersteller | Saltzman Jacot & Co. SA | |
| Herstellung | 1870er | |
| Stückzahl | ? | |
| Typ | Ankerwerk | |
| Material | • Neusilber, rhodiniert; Stahl | |
| Funktionen |
• Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Schlüssel / Hebel auf "4" • Federhaus mit Malteserkreuz-Stellung • Zwei, je dreifach geschraubte Chatons zur Schlüsselaufnahme sowie zwei weitere, je zweifach geschraubte Chatons aus Gold • Beweglicher Spiralklötzchenträger • Überlanger Rücker als Feinregulierung • Ankerbrücke mit Deckstein sowie verschraubtem Deckstein- plättchen aus Rotgold • Ankerradkloben mit Deckstein sowie verschraubtem Deckstein- plättchen aus Rotgold • Gekröpfter Unruhkloben mit Deckstein, zweifach geschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile hochglanzpoliert und angliert • Schraubenköpfe, Rücker, Spiralklötzchenhalter, Ankerrad sowie Decksteinfassung hochglanzpoliert • Perlierte Grundplatine • Federhausbrücke mit sternförmigem Dekorschliff • Ausstattungsdetails mit der Seriennummer in künstlerischer Schreibschrift auf der Werkseite |
|
|
|
||
|
Auguste Saltzman (La Chaux-de-Fonds, Schweiz) |
||
| Kaliber | 19"', pont ondulé savonnette |
Auguste Saltzman Nr.39476 (Bild links) sowie Nr.32881 (Bild rechts) |
| Gesamt Ø | 42.98 mm (19"') | |
| Höhe | 8.90 mm | |
| Steine | 17 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker • Breguet-Spirale, gebläut • Bimetallische-Unruh (ganz durchtrennt), 2-schenklig, 14 Regulier- sowie Masseschrauben |
|
| Hersteller | Saltzman Jacot & Co. SA | |
| Herstellung | 1870er | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Neusilber, rhodiniert; Stahl | |
| Funktionen |
• Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Hebel auf "4" • Federhaus mit Malteserkreuz-Stellung • Beweglicher Spiralklötzchenträger • Überlanger Rücker als Feinregulierung • Ankerradkloben mit Deckstein sowie verschraubtem Deckstein- plättchen aus Rotgold • Unruhkloben mit Deckstein, zweifach geschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Schraubenköpfe, Rücker, Spiralklötzchenhalter, Ankerrad sowie Decksteinfassung hochglanzpoliert • Perlierte Grundplatine • Federhausbrücke mit sternförmigem Dekorschliff • Ausstattungsdetails mit der Seriennummer in künstlerischer Schreibschrift auf der Werkseite |
|
| Gab es in den Größen 18"' und 19"'. | ||
|
|
||
|
Auguste Saltzman (La Chaux-de-Fonds, Schweiz) |
||
| Kaliber | 19"', pont ondulé verre |
Auguste Saltzman Nr.41110 |
| Gesamt Ø | 42.98 mm (19"') | |
| Höhe | 8.90 mm | |
| Steine | 17 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker • Breguet-Spirale, gebläut • Bimetallische-Unruh (ganz durchtrennt), 2-schenklig, 14 Regulier- sowie Masseschrauben |
|
| Hersteller | Saltzman Jacot & Co. SA | |
| Herstellung | 1870er | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Neusilber, rhodiniert; Stahl | |
| Funktionen |
• Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Hebel auf "4" • Federhaus mit Malteserkreuz-Stellung • Beweglicher Spiralklötzchenträger • Überlanger Rücker als Feinregulierung • Ankerradkloben mit Deckstein sowie verschraubtem Deckstein- plättchen aus Rotgold • Unruhkloben mit Deckstein, zweifach geschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Schraubenköpfe, Rücker, Spiralklötzchenhalter, Ankerrad sowie Decksteinfassung hochglanzpoliert • Perlierte Grundplatine • Federhausbrücke mit sternförmigem Dekorschliff • Ausstattungsdetails mit der Seriennummer in künstlerischer Schreibschrift auf der Werkseite |
|
| Gab es in den Größen 18"' und 19"'. | ||
|
|
||
|
Auguste Saltzman (La Chaux-de-Fonds, Schweiz) |
||
| Kaliber | "St.Imier" 19"' ancre de côte, à clef |
Auguste Saltzman Nr.21611 |
| Gesamt Ø | 43 mm (19"') | |
| Höhe | 10 mm (7 mm ohne Chatons des Aufzugs oder Zeigerstellung) | |
| Steine | 13 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Schlüsselaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre de côte • Flach-Spirale, gebläut • Bimetallische-Unruh (halb durchtrennt), 2-schenklig, 14 Masse- schrauben |
|
| Hersteller | A.Saltzman SA | |
| Herstellung | 1860er | |
| Stückzahl | ? | |
| Typ | Ankerwerk | |
| Material | • Neusilber, rhodiniert; Stahl | |
| Funktionen |
• Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Schlüssel • Gesperr auf der Zifferblattseite mit langer Gesperrfeder • 1 Dreifach geschraubter Chaton • Federhausbrücke in Pfeilerbauweise • Überlanger Seiten-Anker mit Ausgleichsgewicht • Überlanger Rücker als Feinregulierung • Unruhkloben mit Deckstein, zweifach geschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Rücker, Anker, Ankerrad sowie Decksteinfassung hochglanzpoliert • Perlierte Grundplatine • Gebläute Schraubenköpfe • Federhausbrücke mit sternförmigem Dekorschliff |
|
|
|
||
|
Auguste Saltzman (La Chaux-de-Fonds, Schweiz) |
||
| Kaliber | "St.Imier II" 19"' negative, ancre de côte, à clef |
Auguste Saltzman Nr.66325 |
| Gesamt Ø | 43 mm (19"') | |
| Höhe | 10 mm (7 mm ohne Chatons des Aufzugs oder Zeigerstellung) | |
| Steine | 13 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Schlüsselaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre de côte • Flach-Spirale, gebläut • Bimetallische-Unruh (halb durchtrennt), 2-schenklig, 10 Masse- schrauben |
|
| Hersteller | A.Saltzman SA | |
| Herstellung | 1860er | |
| Stückzahl | ? | |
| Typ | Ankerwerk | |
| Material | • Neusilber, rhodiniert; Stahl | |
| Funktionen |
• Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Schlüssel • Federhausbrücke in Pfeilerbauweise • Gesperr mit Wolfsverzahnung, zweifach geschraubt • Überlanger Seiten-Anker mit Ausgleichsgewicht • Überlanger Rücker als Feinregulierung • Unruhkloben mit Deckstein, zweifach geschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Rücker, Anker, Ankerrad sowie Decksteinfassung hochglanzpoliert • Perlierte Grundplatine • Gebläute Schraubenköpfe • Federhausbrücke mit sternförmigem Dekorschliff |
|
|
|
||
|
Auguste Saltzman (La Chaux-de-Fonds, Schweiz) |
||
| Kaliber | "St.Imier III" 19"' à clef |
Auguste Saltzman Nr.52587 |
| Gesamt Ø | 43 mm (19"') | |
| Höhe | 10 mm (7 mm ohne Chatons des Aufzugs oder Zeigerstellung) | |
| Steine | 13 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Schlüsselaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droit • Flach-Spirale, gebläut • Bimetallische-Unruh (halb durchtrennt), 2-schenklig, 14 Masse- schrauben |
|
| Hersteller | A.Saltzman SA | |
| Herstellung | 1860er | |
| Stückzahl | ? | |
| Typ | Ankerwerk | |
| Material | • Neusilber, rhodiniert; Stahl | |
| Funktionen |
• Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Schlüssel • Federhausbrücke in Pfeilerbauweise • Gesperr mit Wolfsverzahnung, zweifach geschraubt • Überlanger Seiten-Anker mit Ausgleichsgewicht • Überlanger Rücker als Feinregulierung • Unruhkloben mit Deckstein, zweifach geschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Rücker, Anker, Ankerrad sowie Decksteinfassung hochglanzpoliert • Perlierte Grundplatine • Gebläute Schraubenköpfe • Federhausbrücke mit sternförmigem Dekorschliff |
|
|
|
||
|
Edouard Koehn (Genf, Schweiz) |
||
|
Kaliber
o Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
19"' 43.00 mm (19"') ? mm 19 18.000 A/h (2.5 Hz) 32 Std. Kronenaufzug • Schweizer Anker, Échappement à ancre à ligne droit • Breguet-Spirale (gebläut) • Bimetallische Schrauben-Unruh, 2-schenklig, 2 Regulier- sowie 14 Masseschrauben aus Gold Edouard Koehn 1903 ? Ankerwerk, Lépine • Uhren-Messing, rhodiniert; sehr flache Bauweise • Stunde • Minute • Kleine Sekunde • Zeigerstellung durch Ziehen der Krone • Gebogener Rücker • Federhaus (fliegend) mit Malteserkreuz-Stellung • Beweglicher Spiralklötzchenträger • Unruh mit Deckstein • Ankerradkloben mit Decksteinplättchen, geschraubt • Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet und angliert • Schraubenköpfe sowie Ankerkloben hochglanzpoliert • Perlierte Grundplatine Edouard Köhn (1839-1908). Er wurde in Deutschland geboren und studierte an der Uhrmacherschule in Genf. Danach begann er als einfacher Uhrmacher bei Patek Philippe und wurde später Partner. 1891 erwarb Edouard Koehn die Firma H.R. Ekegren. Das Qualitäts- bewusstsein, welches er sich in den vielen Jahren bei Patek Philippe aneignete, spiegelte sich später in seinen eigenen von ihm kon- struierten und gefertigten Produkten wider. Hier eine Konstruktion mit US-Patent 731.789 von 1903. |
Edouard Köhn Kaliber 19"', Nr.81617 |
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 29 "à bascule Piliers" |
IWC Schaffhausen Kaliber 29 - Nr.110065 |
| Gesamt Ø | 43.00 mm (19"') | |
| Höhe | 8.00 mm | |
| Steine | 15-16 (Versionsabhängig) | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Breguet-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 16 Regulier- sowie Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1880 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Uhren-Messing, vergoldet; Neusilber, rhodiniert (Versionsabhängig) | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Drücker auf "4" • Kronenaufzug mit Wippe • ¾-Platine mit verdeckten Aufzugrädern • 3-4 Chatons aus Gold, zweifach verschraubt (Versionsabhängig) • Ankerkloben, geschwungen • Rücker zur Feinregulierung • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Gebläute Schrauben • Unruh-, Anker- sowie Ankerradkloben dekoriert • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. Dieses Uhrwerkskaliber ist nach dem Konkurs der IWC (1879) vermutlich als erstes produziert worden und zeigt noch starke Ähnlichkeit m.d. ¾-Platinen der Seeland-Kalibern. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 38 "Elgin II und III" |
IWC Schaffhausen Kaliber 38 - Nr.2 Elgin II |
| Gesamt Ø | 43.00 mm (19"') | |
| Höhe | 9.00 mm | |
| Steine | 15 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 24-30 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 16 Regulier- sowie Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1883 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Drücker auf "1" • System Pallweber I • Unruhkloben geschwungen • Ankerkloben, geschwungen • Gabelkloben für Sekunden- und Kleinbodenrad • Rücker zur Feinregulierung • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Aufzugsräder mit Sonnenschliff • Unruhkloben dekoriert • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. System Pallweber I: Bei der ersten Werkkonstruktion wurde das Kleinbodenrad mit den 5 Zahnlücken durch eine dünne Blattfeder gehalten, die auf der Federhausbrücke montiert war. Diese sollte die Zapfenreibung verringern und wirkte als eine Art Deckplättchen. 3 große Zahlenscheiben ersetzten Stunden-, Minuten- und Sekundenzeiger. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 39 "Elgin II und III" |
IWC Schaffhausen Kaliber 39 Elgin II |
| Gesamt Ø | 43.00 mm (19"') | |
| Höhe | 9.00 mm | |
| Steine | 15 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 24-30 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 16 Regulier- sowie Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1883 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Drücker auf "4" • System Pallweber I • Ankerkloben, geschwungen • Gabelkloben für Sekunden- und Kleinbodenrad • Rücker zur Feinregulierung • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Aufzugsräder mit Sonnenschliff • Unruhkloben dekoriert • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. System Pallweber I: Bei der ersten Werkkonstruktion wurde das Kleinbodenrad mit den 5 Zahnlücken durch eine dünne Blattfeder gehalten, die auf der Federhausbrücke montiert war. Diese sollte die Zapfenreibung verringern und wirkte als eine Art Deckplättchen. 3 große Zahlenscheiben ersetzten Stunden-, Minuten- und Sekundenzeiger. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 40 (Alt) "Elgin II" |
IWC Schaffhausen Kaliber 40 - Bild mit freundlicher Genehmigung: György Pintér, Budapest |
| Gesamt Ø | 43.00 mm (19"') | |
| Höhe | 8.00 mm | |
| Steine | 15 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 24-30 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 16 Regulier- sowie Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1883 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Drücker auf "4" • System Pallweber I • Ankerkloben, geschwungen • Gabelkloben für Sekunden- und Kleinbodenrad • Rücker zur Feinregulierung • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Aufzugsräder mit Sonnenschliff • Grundplatine mit "Patent Pallweber"-Stanzung • Unruhkloben dekoriert • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. System Pallweber I: Bei der ersten Werkkonstruktion wurde das Kleinbodenrad mit den 5 Zahnlücken durch eine dünne Blattfeder gehalten, die auf der Federhausbrücke montiert war. Diese sollte die Zapfenreibung verringern und wirkte als eine Art Deckplättchen. 3 große Zahlenscheiben ersetzten Stunden-, Minuten- und Sekundenzeiger. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 41 (Alt) "Elgin II" |
IWC Schaffhausen Kaliber 41, Werk-Nr.1579 (Bild links) v.1884 |
| Gesamt Ø | 43.00 mm (19"') | |
| Höhe | 9.00 mm | |
| Steine | 15 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 24-30 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 16 Regulier- sowie Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1883 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Drücker auf "4" • System Pallweber II • Ankerkloben, geschwungen • Gabelkloben für Sekunden- und Kleinbodenrad • Rücker zur Feinregulierung • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Aufzugsräder mit Sonnenschliff • Grundplatine mit "Patent Pallweber"-Stanzung • Unruhkloben dekoriert • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. System Pallweber II (Unterschied zu Pallweber I ): Die Übertragung auf die Ziffernscheiben erfolgte über ein zusätzliches Rad auf das Kleinbodenrad, daß in ein Rad unter der Einer-Ziffernscheibe eingriff. Dadurch sind die Zahlen auf den Zahlenscheiben im Vergleich zu "Pallweber I" genau in umge- kehrter Reihenfolge. Durch diese Höherhaltung des Werkes erübrigte sich die Feder über dem Kleinbodenradlager. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 34 "Elgin I" |
IWC Schaffhausen Kaliber 34 "Elgin I", Nr.616 sowie Nr.573 |
| Gesamt Ø | 43.00 mm (19"') | |
| Höhe | ||
| Steine | 15 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Breguet-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 4 Regulier- sowie 12 Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1886-1887 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Stellstift auf "1" • Federhaus mit Malteser-Stellung • Kronenaufzug mit Wippe • 3 geschraubte Chatons aus Gold • Unruhkloben, gekröpft und geschwungen • Ankerkloben, geschwungen • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Aufzugsräder mit Sonnenschliff • Unruh- sowie Ankerradkloben graviert • Gebläute Schrauben • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 35 "Elgin I" |
IWC Schaffhausen Kaliber 35 "Elgin I", Nr.5164 |
| Gesamt Ø | 43.00 mm (19"') | |
| Höhe | ||
| Steine | 16 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Breguet-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 4 Regulier- sowie 12 Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1886-1887 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Nickel-Silber, rhodiniert | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Hebel auf "4" • Federhaus mit Malteser-Stellung • Kronenaufzug mit Wippe • 4 geschraubte Chatons aus Gold • Unruhkloben, gekröpft • Ankerkloben, geschwungen • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Aufzugsräder mit Sonnenschliff • Unruh- sowie Ankerradkloben graviert • Gebläute Schrauben • Perlierte Grundplatine • Dekorschliff |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 55 "1894" |
IWC Schaffhausen Kaliber 55 "1894" |
| Gesamt Ø | 43.00 mm (19"') | |
| Höhe | ||
| Steine | 15 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach-Spirale (gebläut) • Bimetallische Unruh (halb duchgetrennt), 2-schenklig, 4 Regulier- sowie 14 Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1894-1895 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Ziehen der Krone • ¾-Platine • Unruh- sowie Ankerkloben geschwungen • Rücker zur Feinregulierung • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Schraubenköpfe hochglanzpoliert • Grainierte Grundplatine, Brücken und Kloben |
|
|
Gab es in den
Grössen 18"' und 19"'. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 56 "Americaine" |
IWC Schaffhausen Kaliber 56 "Americaine", Werk-Nr.50578 v.1890 |
| Gesamt Ø | 43.00 mm (19"') | |
| Höhe | 7.00-, 6.50- sowie später in 6.00 mm | |
| Steine | 16 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Breguet-Spirale (gebläut) • Bimetallische Unruh (halb durchtrennt), 2-schenklig, 16 Regulier- sowie Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johannes Rauschenbach | |
| Herstellung | 1889-1991 | |
| Stückzahl | 1100 | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Uhren-Messing, vernickelt | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Drücker • 3-4 Chatons aus Gold, zweifach verschraubt • Unruh- sowie Ankerkloben geschwungen • Schwanenhals-Feinregulierung • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Gebläute Schrauben • Unruhkloben dekoriert • Perlierte Grundplatine • Genfer Streifenschliff |
|
|
Gab es in den
Grössen 18"' und 19"'. Wurde später in Kaliber 58 umbenannt. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
C.-H.Meylan (Le Brassus, Schweiz) |
||
| Kaliber | 19"' V en vue |

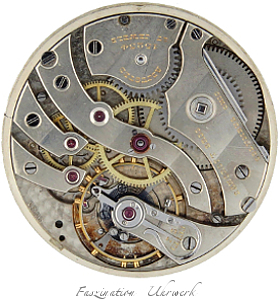

C.-H.Meylan Kaliber 17/18"' V en vue, Werk-Nr.11178

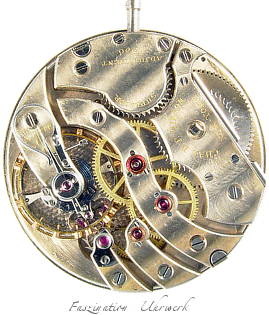

C.-H.Meylan Kaliber 17"' V en vue, Werk-Nr.3556 (Bild links) sowie 17/18"' V en vue, Werk-Nr.27441 (Bild rechts) |
| Gesamt Ø | 43.00 mm (19"') | |
| Höhe | 8.50 mm | |
| Steine | 21 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 38 Std. | |
| Antriebsart | Handaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droit • Breguet-Spirale (gebläut) • Bimetallische Schrauben-Unruh, 2-schenklig, 16 Regulier- sowie Masseschrauben |
|
| Hersteller | C.-H.Meylan Watch SA | |
| Herstellung | 1900 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Uhren-Messing, rhodiniert | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Ziehen der Krone • Federhaus mit Malteserkreuz-Stellung • Wolfsverzahnte Aufzugsräder (Versionsabhängig) • Ein dreifach geschraubter Mittelchaton aus Gold (Versionsabhängig) • Vier geschraubte Chatons aus Gold (Versionsabhängig) • Beweglicher Spiralklötzchenträger • Schwanenhals-Feinregulierung • Ankerradkloben mit Deckstein und verschraubtem Deckstein- plättchen (Versionsabhängig) • Unruh mit Deckstein, zweifach verschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Schraubenköpfe hochglanzpoliert • Perlierte Grundplatine • Genfer Streifenschliff |
|
| Gab es in den Größen 17"', 17½"' und 19"' sowie in zwei verschiedenen Qualitätsausführungen. | ||
|
|
||
|
C.-H.Meylan (Le Brassus, Schweiz) |
||
| Kaliber | 19"' S en vue |
C.-H.Meylan Kaliber 17/18"' S en vue, Werk-Nr.15234 |
| Gesamt Ø | 43.00 mm (19"') | |
| Höhe | 8.50 mm | |
| Steine | 21 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 38 Std. | |
| Antriebsart | Handaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droit • Breguet-Spirale (gebläut) • Bimetallische Schrauben-Unruh, 2-schenklig, 16 Regulier- sowie Masseschrauben |
|
| Hersteller | C.-H.Meylan Watch SA | |
| Herstellung | 1900 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Uhren-Messing, rhodiniert | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Ziehen der Krone • Federhaus mit Malteserkreuz-Stellung • Ein dreifach geschraubter Mittelchaton aus Gold (Versionsabhängig) • Beweglicher Spiralklötzchenträger • Schwanenhals-Feinregulierung • Ankerradkloben mit Deckstein und verschraubtem Deckstein- plättchen (Versionsabhängig) • Unruh mit Deckstein, zweifach verschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Schraubenköpfe hochglanzpoliert • Perlierte Grundplatine • Genfer Streifenschliff |
|
| Gab es in den Größen 17"', 17½"' und 19"' sowie in zwei verschiedenen Qualitätsausführungen. | ||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 32 |
IWC Schaffhausen Kaliber 32, Nr.614 |
| Gesamt Ø | 43.09 mm (19"') | |
| Höhe | ||
| Steine | 15 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Breguet-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 4 Regulier- sowie 12 Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1886-1887 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Hebel auf "2" • Federhaus mit Malteser-Stellung • Platinenkonstruktion in Pfeilerbauweise • 3 geschraubte Chatons aus Gold • Unruhkloben, gekröpft und geschwungen • Ankerkloben, geschwungen • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Aufzugsräder mit Sonnenschliff • Unruh- sowie Ankerradkloben graviert • Gebläute Schrauben • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 33 |
IWC Schaffhausen Kaliber 33, Nr.xxx, Nr.22652 sowie Nr.5694 |
| Gesamt Ø | 43.09 mm (19"') | |
| Höhe | ||
| Steine | 15 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Breguet-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 4 Regulier- sowie 12 Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1886-1887 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Hebel auf "2" • Federhaus mit Malteser-Stellung • 2 Gesperr-Varianten • Platinenkonstruktion in Pfeilerbauweise • 3 geschraubte Chatons aus Gold • Unruhkloben, gekröpft • Ankerkloben, geschwungen • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Aufzugsräder mit Sonnenschliff • Unruh- sowie Ankerradkloben graviert • Gebläute Schrauben (Versionsabhängig) • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 42 "Elgin II" |
IWC Schaffhausen Kaliber 42, Werk-Nr.9610 (Bild links) |
| Gesamt Ø | 43.10 mm (19"') | |
| Höhe | 9.00 mm | |
| Steine | 15 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 24-30 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 16 Regulier- sowie Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1883 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Drücker auf "4" • System Pallweber III • Ankerkloben, geschwungen • Gabelkloben für Sekunden- und Kleinbodenrad • Rücker zur Feinregulierung • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Aufzugsräder mit Sonnenschliff • Grundplatine mit "Patent Pallweber"-Stanzung • Unruhkloben dekoriert • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. System Pallweber III (Unterschied zu Pallweber II ): Ein fünfzähniger, massiver Stern griff auf das Kleinbodenrad. Die Übertragung erfolgte so auf die Einer-Minutenscheibe. Die Feder über dem Kleinbodenrad ist nicht vorhanden und der Sperrkegel hat einen anderen Platz. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | 28 "à bascule Piliers" |
IWC Schaffhausen Kaliber 28 - Nr.104903 (links) sowie Nr.104124 (rechts) |
| Gesamt Ø | 43.18 mm (19"') | |
| Höhe | 7.70 mm | |
| Steine | 15-16 (Versionsabhängig) | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Breguet-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 16 Regulier- sowie Masseschrauben aus Gold |
|
| Hersteller | Uhrenfabrik von Johann Rauschenbach | |
| Herstellung | 1880 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Uhren-Messing, vergoldet; Neusilber, rhodiniert (Versionsabhängig) | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch
Drücker auf "1" • Kronenaufzug mit Wippe • ¾-Platine mit verdeckten Aufzugrädern • 3-4 Chatons aus Gold, zweifach verschraubt (Versionsabhängig) • Ankerkloben, geschwungen • Rücker zur Feinregulierung • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Gebläute Schrauben • Unruh-, Anker- sowie Ankerradkloben dekoriert • Grainierte Grundplatine, Brücken und Kloben |
|
|
Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. Dieses Uhrwerkskaliber ist nach dem Konkurs der IWC (1879) vermutlich als erstes produziert worden und zeigt noch starke Ähnlichkeit m.d. ¾-Platinen der Seeland-Kalibern. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
Chopard (Genf, Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
L.U.C. 06.01-L (EHG) 43.20 mm (19"') 5.50 mm 20 21.600 A/h (3 Hz) 80 Std. Kronenaufzug • Schweizer Anker • Flach-Spirale mit Philips-Endkurve • Glucydur-Unruh, 2-schenklig, Masseschrauben Fleurier Ebauches SA 2010 ? Ankerwerk • Uhren-Messing, rhodiniert / vergoldet; Lèpine • Stunde • Minute • Kleine Sekunde auf "6" • Zeigerstellung durch Ziehen der Krone • Schwanenhals-Feinregulierung • Beweglicher Spiralklötzchenträger • Ankerradkloben mit Deckstein sowie verschraubtem Deckstein- plättchen • KiF-Stoßsicherung • 148 Einzelteile • Grundplatine vergoldet, während Brücken und Kloben rhodiniert wurden • Alle Brücken und Kloben angliert • Schraubenköpfe hochglanzpoliert • Perlierte Grundplatine • Genfer Streifenschliff • COSC-Zertifizierung Aus Anlass des 150-jährigen Bestehens der Firma Chopard wurde diese eigent- liche Taschenuhrenkaliber speziell für die Uhrmacherschule in Genf (Ecole d´Horlogerie de Gèneve) entwickelt. Neue Kaliberbezeichnung seit November 2011 |
Chopard Kaliber L.U.C. 06.01-L (EHG) - Bild mit freundlicher Genehmigung der Chopard Holding SA |
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | "Jones" 1 N³ Qualität "B" |
IWC Schaffhausen Kaliber Jones 1N Qualität "B", Nr.3220 (links) sowie Nr.6255 "Henry Burns, New York"
IWC Schaffhausen Kaliber Jones 1N Qualität "B", Nr.1090 "C.Greenleaf Romney" |
| Gesamt Ø | 43.30 mm (19"') | |
| Höhe | 7.20 mm | |
| Steine | 11-16 (Versionsabhängig) | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Schlüsselaufzug | |
| Hemmung |
•
Schweizer Anker • Breguet-Spirale, gebläut (16-steinige Version) / Flach-Spirale (15-steinige Version) • Bimetallische Schrauben-Unruh (Versionsabhängig entweder halb- oder ganz durchtrennt), 2-schenklig, 4 Regulier- sowie 14 Masseschrauben |
|
| Hersteller | International Watch Co, Jones F.A. | |
| Herstellung | 1868-1875 | |
| Stückzahl | ca. 1.200³ "Henry Burns" / ca. 500³ "C.Greenleaf Romney" | |
| Typ | Ankerwerk | |
| Material |
•
Uhren-Messing,
vergoldet
(15-steinige Version) /
Nickel-Silber
(16-steinige Version) |
|
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung und Aufzug durch Schlüssel • Federhaus mit Malteserkreuz-Stellung, fliegend • Aufzugsräder mit Wolfsverzahnung • Ankertyp I / II (Versionsabhängig) • Rücker, überlang (Versionsabhängig entweder eckig oder rund) • Unruh-Deckstein mit 2-Schrauben-Fassung |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Gebläute Schrauben (Versionsabhängig) • Perlierte Grundplatine (Versionsabhängig) • Grainierte Grundplatine, Brücken und Kloben (Versions- abhängig) • Genfer Streifenschliff (Versionsabhängig) |
|
|
Unterschiede innerhalb dieser Jones-Versionen: "Henry Burns, New York": Uhren-Messing, vergoldet; Schlüssel-Aufzug; 11-13 Steine; Bimetallischer Unruhreif (angeschlitzt); Flach-Spirale; ver- deckte Ankerpaletten; "C.Greenleaf Romney" : 1.) Uhren-Messing, vergoldet; Schlüssel-Aufzug; 15 Steine; Bimetallischer Unruhreif (durchtrennt) mit 18 Gold- schrauben; Flach-Spirale; sowie (durch Produktions- änderung) 2.) Nickel-Silber; Schlüssel-Aufzug; 16 Steine; Bimetallischer Unruhreif (durchtrennt) mit 18 Goldschrauben; Breguet- Spirale; Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. ³) Nach aufwendigen Recherchen unterteilt das Museum der IWC Schaffhausen mit seiner Publikation "F.A.Jones - His life, legacy and watches" (A.Myers, T.König, D.Seyffer - Ebner Verlag sowie IWC Schaffhausen) die Jones Kaliber mit einer Ergänzung: N=Neu. Die anzunehmenden Stückzahlen spiegeln Studien von bisher untersuchten Jones- Kalibern, wobei insgesamt ca. 25.590 Jones-Werke hergestellt wurden. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber |
"Jones" 2 N³
Qualität
"H" "Jones" 2 N³ Qualität "E" |
IWC Schaffhausen Kaliber Jones 2N Qualität "H", Nr.953 "Craig, New York"
IWC Schaffhausen Kaliber Jones 2N Qualität "H", Nr.2551 "International Watch Co, New York"
IWC Schaffhausen Kaliber Jones 2N Qualität "E", Nr.2580 "International Watch Co, New York" |
| Gesamt Ø | 43.30 mm (19"') | |
| Höhe | 7.20 mm | |
| Steine | 16-20 (Versionsabhängig) | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Breguet-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 4 Regulier- sowie 14 Masseschrauben aus Gold |
|
| Hersteller | International Watch Co, Jones F.A. | |
| Herstellung | 1868-1875 | |
| Stückzahl | ca. 300³ "D.H.Craig" / ca. 200³ "Craig" / ? / ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Nickel-Silber, rhodiniert | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch patentierten
Stellstift von 1871 (siehe
US- Pat.140581) • Federhaus mit Malteser-Stellung • Wolfsverzahnte Aufzugsräder mit 5 Schrauben • 2 geschraubte Chatons aus Gold (nur bei Version Qualität "E") • Extrem lange Ausgleichs-Ankergabel • Geschwungener Unruhkloben • Überlanger Rücker (rund) in Pfeilform • Ankerkloben, geschwungen • Ankerbrücke, geschwungen • Ankerbrücke sowie Ankerradtrieb mit Deckstein-plättchen (ge- schraubt) aus Rotgold (Versionsabhängig) • Unruh mit Deckstein (teils 3-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Ankerbrücke hochglanzpoliert • Gravierung "Heat & Cold" (Unruhkloben) sowie "Elson´s Patent" / "Elson´s Patent Sept 15th 1866" (Aufzugsplatine) nur bei Version Qualität "H" • Gekröpfter Unruhkloben mit Gravur "Adjusted" nur bei Version Qualität "E" • Perlierte Grundplatine • Dekorschliff (Versionsabhängig) • Genfer Streifenschliff (Versionsabhängig) |
|
|
Unterschiede innerhalb dieser Jones-Versionen: Qual. "H" : Nickel-Silber; Kronen-Aufzug; 16 Steine; Bime- "D.H.Craig, New York" / tallische Unruh (geschlitzt) mit 18 Goldschrau- "Craig, New York" / ben; Breguet-Spirale; Aufzugsräder mit Wolfs- "International Watch Co., New York" verzahnung; runder, überlanger Rücker in Pfeilform; Dreifach geschraubter Unruh-Deck- stein; Qual. "E" : Nickel-Silber, rhodiniert; Kronen-Aufzug; "International Watch Co., New York" 20 Steine; Bimetallische Unruh (geschlitzt) mit 18 Goldschrauben; Breguet-Spirale; Aufzugs- räder mit Wolfsverzahnung; runder, über- langer Rücker in Pfeilform; Dreifach ge- schraubter Unruh-Deckstein; Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. ³) Nach aufwendigen Recherchen unterteilt das Museum der IWC Schaffhausen mit seiner Publikation "F.A.Jones - His life, legacy and watches" (A.Myers, T.König, D.Seyffer - Ebner Verlag sowie IWC Schaffhausen) die Jones Kaliber mit einer Ergänzung: N=Neu. Die anzunehmenden Stückzahlen spiegeln Studien von bisher untersuchten Jones- Kalibern, wobei insgesamt ca. 25.590 Jones-Werke hergestellt wurden. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber | "Jones" 3 N³ Qualität "B" |
IWC Schaffhausen Kaliber Jones 3N Qualität "B", Nr.5875 "Bradley, New York" |
| Gesamt Ø | 43.30 mm (19"') | |
| Höhe | 7.20 mm | |
| Steine | 15-16 (Versionsabhängig) | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach- / Breguet-Spirale (gebläut) - (Versionsabhängig) • Bimetallische Unruh (angeschlitzt), 2-schenklig, 14 Regulier- / Masseschrauben aus Gold (Versionsabhängig) • Bimetallische Unruh (geschlitzt), 2-schenklig, 18 Regulier- / Masse- schrauben aus Gold (Versionsabhängig) |
|
| Hersteller | International Watch Co, Jones F.A. | |
| Herstellung | 1868-1875 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material |
•
Uhren-Messing, vergoldet (Versionsabhängig);
Nickel-Silber, rhodiniert (Versionsabhängig) |
|
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung und Aufzug durch Ziehen der Krone • Federhaus mit Malteser-Stellung • Aufzugsräder mit 3 Schrauben • Extrem lange Ausgleichs-Ankergabel • Überlanger Rücker (rund / eckig) in Pfeilform (Versionsabhängig) • Ankerkloben / Ankerbrücke, geschwungen (Versionsabhängig) • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Gebläute Schrauben (Versionsabhängig) • Perlierte Grundplatine (Versionsabhängig) • Grainierte Grundplatine, Brücken und Kloben (Versionsabhängig) • Genfer Streifenschliff (Versionsabhängig) |
|
|
Unterschiede innerhalb dieser Jones-Versionen: "Romney" : Nickel-Silber, rhodiniert; Kronen-Aufzug; 16 Steine; Bi- metallischer Unruhreif (geschlitzt) mit 18 Goldschrauben; Breguet-Spirale; Runder, überlanger Rücker in Pfeilform; 2-fach geschraubter Unruh-Deckstein; Ankerkloben; "Stuyvesant, New York" : 1.) Nickel-Silber, rhodiniert; Kronen-Aufzug; 16 Steine; Bi- metallischer Unruhreif (geschlitzt) mit 18 Goldschrauben; Breguet-Spirale; Runder, überlanger Rücker in Pfeilform; 2-fach geschraubter Unruh-Deckstein; Ankerkloben; sowie (durch Produktionsänderung) 2.) Nickel-Silber, rhodiniert; Kronen-Aufzug; 15 Steine; Bi- metallischer Unruhreif (angeschlitzt); Flach-Spirale; Flacher, eckiger und überlanger Rücker; Ankerbrücke; "Bradley, New York" : Uhren-Messing, vergoldet; Kronen-Aufzug; 15 Steine; Bi- metallischer Unruhreif (angeschlitzt); Flach-Spirale; Flacher, eckiger und überlanger Rücker; Ankerbrücke; Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. ³) Nach aufwendigen Recherchen unterteilt das Museum der IWC Schaffhausen mit seiner Publikation "F.A.Jones - His life, legacy and watches" (A.Myers, T.König, D.Seyffer - Ebner Verlag sowie IWC Schaffhausen) die Jones Kaliber mit einer Ergänzung: N=Neu. Die anzunehmenden Stückzahlen spiegeln Studien von bisher untersuchten Jones- Kalibern, wobei insgesamt ca. 25.590 Jones-Werke hergestellt wurden. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
Patek Philippe (Genf, Schweiz) |
||
| Kaliber |
19"'
Agaton Extra Qualität 1.Qualität 2.Qualität 3.Qualität |
Patek Philippe Kaliber 19"' Agaton Nr.64000
Patek Philippe Kaliber 19"' Agaton Nr.68600 |
| Gesamt Ø | 43.50 mm (19¼"') | |
| Höhe | ? mm | |
| Steine | 18 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Handaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Breguet-Spirale mit Philips-Endkurve, gebläut • Bimetallische Schrauben-Unruh, 2-schenklig, 4 Regulier- sowie 14 Masse- schrauben |
|
| Hersteller | LeCoultre & Cie, Auftragsproduktion für PATEK, PHILIPPE & Cie. GENEVA | |
| Herstellung | 1902 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette und Lépine | |
| Material | • Uhren-Messing, rhodiniert; Stahl | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
• Zeigerstellung durch Ziehen der
Krone • Wolfsverzahnte Aufzugsräder • Fliegendes Federhaus mit Malteser-Stellung • Großer Flügelanker (Moustache-Anker) • Ankerradkloben mit Decksteinplättchen, verschraubt • Überlanger Rückerzeiger • Beweglicher Spiralklötzchenträger • Unruh- sowie Ankerradkloben mit Deckstein |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Schraubenköpfe hochglanzpoliert • Perlierte Grundplatine • Genfer Streifenschliff |
|
| Zeigerstellung durch die Krone mit CH-Patent Nr.1016 von 1889. Ab 1902 festigten PATEK PHILIPPE sowie LeCOULTRE & Cie feste Handelsbeziehungen: für die nächsten 30 Jahre produzierte LeCoultre & Cie die Rohwerke (blancs) für die Genfer Edelschmiede. | ||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber |
"Jones" 4 N³
Qualität
"S" "Jones" 4 N³ Qualität "R" "Jones" 4 N³ Qualität "D" |
IWC Schaffhausen Kaliber Jones 4N Qualität "S", Nr.15608 "Intnl Watch Co., New York"
IWC Schaffhausen Kaliber Jones 4N Qualität "R", Nr.11539 sowie Nr.12363 jeweils "International Co., New York"
IWC Schaffhausen Kaliber Jones 4N Qualität "D", Nr.9556 "International Co, New York" |
| Gesamt Ø | 43.70 mm (19"') | |
| Höhe | 7.20 mm | |
| Steine | 11-16 (Versionsabhängig) | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach- / Breguet-Spirale (gebläut) - (Versionsabhängig) • Bimetallische Unruh (angeschlitzt), 2-schenklig, 14 Regulier- / Masseschrauben aus Gold (Versionsabhängig) • Bimetallische Unruh (geschlitzt), 2-schenklig, 18 Regulier- / Masse- schrauben aus Gold (Versionsabhängig) |
|
| Hersteller | International Watch Co, Jones F.A. | |
| Herstellung | 1868-1875 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Nickel-Silber, rhodiniert | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung und Aufzug durch Ziehen der Krone • Federhaus mit Malteser-Stellung • Aufzugsräder mit 3 Schrauben • 4 geschraubte Chatons aus Gold (nur bei Version Qualität "D") • Extrem lange Ausgleichs-Ankergabel • Überlanger Rücker (rund / eckig) in Pfeilform (Versionsabhängig) • Ankerbrücke, geschwungen • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Perlierte Grundplatine • Genfer Streifenschliff |
|
|
Unterschiede innerhalb dieser Jones-Versionen: "Qual. "S" : Nickel-Silber, rhodiniert; Kronen-Aufzug; 11-15 Steine; "Intnl Watch Co., New York" Bimetallischer Unruhreif (angeschlitzt) mit 18 Gold- schrauben; Flach-Spirale; Flacher, überlanger Rücker in Pfeilform; 2-fach gechraubter Unruh-Deckstein; Ankerbrücke; "Qual. "R" : Nickel-Silber, rhodiniert; Kronen-Aufzug; 15-16 Steine; "International Co., New York" Bimetallischer Unruhreif (geschlitzt) mit 18 Gold- schrauben; Breguet-Spirale; Runder, überlanger Rücker in Pfeilform; 2-fach gechraubter Unruh-Deck- stein; Ankerbrücke; "Qual. "D" : Nickel-Silber, rhodiniert; Kronen-Aufzug; 16 Steine; Bi- "International Co., New York" metallischer Unruhreif (geschlitzt) mit 18 Gold- schrauben; Breguet-Spirale; Runder, überlanger Rücker in Pfeilform; 2-fach gechraubter Unruh-Deck- stein; Ankerbrücke; Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. ³) Nach aufwendigen Recherchen unterteilt das Museum der IWC Schaffhausen mit seiner Publikation "F.A.Jones - His life, legacy and watches" (A.Myers, T.König, D.Seyffer - Ebner Verlag sowie IWC Schaffhausen) die Jones Kaliber mit einer Ergänzung: N=Neu. Die anzunehmenden Stückzahlen spiegeln Studien von bisher untersuchten Jones- Kalibern, wobei insgesamt ca. 25.590 Jones-Werke hergestellt wurden. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber |
"Jones" 5
N³
Qualität
"C" "Jones" 5 N³ Qualität "S" "Jones" 5 N³ Qualität "R" |
IWC Schaffhausen Kaliber Jones 5N Qualität "C", Nr.9856 "Intnl Watch Co, New York" sowie Nr.13216, unsigniert und mit einem falschem Rücker
IWC Schaffhausen Kaliber Jones 5N Qualität "R", Nr.13795 "International Co, New York" |
| Gesamt Ø | 43.70 mm (19"') | |
| Höhe | 7.20 mm | |
| Steine | 11-15 (Versionsabhängig) | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Schlüsselaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach- / Breguet-Spirale (gebläut) - (Versionsabhängig) • Bimetallische Unruh (angeschlitzt), 2-schenklig, 14 Regulier- / Masseschrauben aus Gold (Versionsabhängig) • Bimetallische Unruh (geschlitzt), 2-schenklig, 18 Regulier- / Masse- schrauben aus Gold (Versionsabhängig) |
|
| Hersteller | International Watch Co, Jones F.A. | |
| Herstellung | 1868-1875 | |
| Stückzahl | ? | |
| Typ | Ankerwerk | |
| Material |
•
Uhren-Messing, vergoldet (Versionsabhängig);
Nickel-Silber, rhodiniert (Versionsabhängig) |
|
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung
und Aufzug durch Schlüssel • Federhaus mit Malteser-Stellung • Verdeckte Aufzugsräder • Extrem lange Ausgleichs-Ankergabel • Überlanger Rücker (rund / eckig) in Pfeilform (Versionsabhängig) • Ankerbrücke, geschwungen • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Gebläute Schrauben (Versionsabhängig) • Perlierte Grundplatine (Versionsabhängig) • Grainierte Grundplatine, Brücken und Kloben (Versionsabhängig) • Genfer Streifenschliff (Versionsabhängig) |
|
|
Unterschiede innerhalb dieser Jones-Versionen: Qual. "C" : Uhren-Messing, vergoldet; Schlüssel-Aufzug; 11 Steine; "Intnl Watch Co, New York" Monometallischer Unruhreif mit 14 Goldschrauben; Flach-Spirale; Flacher, überlanger Rücker in Pfeilform; 2-fach gechraubter Unruh-Deckstein; Ankerbrücke; Qual. "S" : Nickel-Silber, rhodiniert; Schlüssel-Aufzug; 11 Steine; "International Co, New York" Monometallischer Unruhreif mit 14 Goldschrauben; Flach-Spirale; Flacher, überlanger Rücker in Pfeilform; 2-fach gechraubter Unruh-Deckstein; Ankerbrücke; Qual. "R" : Nickel-Silber, rhodiniert; Schlüssel-Aufzug; 15 Steine; "International Co, New York" Bimetallischer Unruhreif (geschlitzt) mit 18 Gold- schrauben); Breguet-Spirale; Runder, überlanger Rücker in Pfeilform; 2-fach gechraubter Unruh-Deck- stein; Ankerbrücke; Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. ³) Nach aufwendigen Recherchen unterteilt das Museum der IWC Schaffhausen mit seiner Publikation "F.A.Jones - His life, legacy and watches" (A.Myers, T.König, D.Seyffer - Ebner Verlag sowie IWC Schaffhausen) die Jones Kaliber mit einer Ergänzung: N=Neu. Die anzunehmenden Stückzahlen spiegeln Studien von bisher untersuchten Jones- Kalibern, wobei insgesamt ca. 25.590 Jones-Werke hergestellt wurden. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber |
"Jones" 6 N³
Qualität
"B" "Jones" 6 N³ Qualität "S" "Jones" 6 N³ Qualität "R" "Jones" 6 N³ Qualität "D" "Jones" 6 N³ Qualität "H" "Jones" 6 N³ Qualität "E" |
IWC Schaffhausen Kaliber Jones 6N Qualität "B", Nr.20114 "Intnl Watch Co"
IWC Schaffhausen Kaliber Jones 6N Qualität "S", Nr.24304 "Intnl Watch Co"
IWC Schaffhausen Kaliber Jones 6N Qualität "R", Nr.19431 "Intnl Watch Co"
IWC Schaffhausen Kaliber Jones 6N Qualität "D", Nr.19159 "Intnl Watch Co"
IWC Schaffhausen Kaliber Jones 6N Qualität "H", Nr.19339 "Intnl Watch Co" |
| Gesamt Ø | 43.70 mm (19"') | |
| Höhe | 7.20 mm | |
| Steine | 11-20 (Versionsabhängig) | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Flach- / Breguet-Spirale (gebläut) - (Versionsabhängig) • Bimetallische Unruh (angeschlitzt), 2-schenklig, 14 Regulier- / Masseschrauben aus Gold (Versionsabhängig) • Bimetallische Unruh (geschlitzt), 2-schenklig, 18 Regulier- / Masse- schrauben aus Gold (Versionsabhängig) |
|
| Hersteller | International Watch Co, Jones F.A. | |
| Herstellung | 1868-1875 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material |
•
Uhren-Messing, vergoldet (Versionsabhängig);
Nickel-Silber, rhodiniert (Versionsabhängig) |
|
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung
und Aufzug durch Ziehen der Krone • Federhaus mit Malteser-Stellung • Wolfsverzahnte Aufzugsräder mit 3 Schrauben (nur bei Version Qualität "H") • Aufzugsräder mit 3 Schrauben • 2-4 geschraubte Chatons aus Gold (Versionsabhängig) • Extrem lange Ausgleichs-Ankergabel • Überlanger Rücker (rund / eckig) in Pfeilform (Versionsabhängig) • Unruhkloben, geschwungen • Ankerbrücke, geschwungen • Unruh mit Deckstein (2-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Ankerbrücke hochglanzpoliert (Versionsabhängig) • Perlierte Grundplatine • Genfer Streifenschliff • Dekorschliff (Versionsabhängig) |
|
|
Unterschiede innerhalb dieser Jones-Versionen: Qual. "B", "Intnl Watch Co" : Uhren-Messing, vergoldet; Kronen-Aufzug; 11-13 Steine; Bimetallischer Unruhreif (angeschlitzt), 14 Goldschrauben; Flach-Spirale; Flacher, überlanger Rücker in Pfeilform; 2-fach geschraubter Unruh-Deck- stein; Ankerbrücke; Qual. "S", "Intnl Watch Co" : Nickel-Silber, rhodiniert; Kronen-Aufzug; 13/15 Steine; Bimetallischer Unruhreif (angeschlitzt oder auch ge- schlitzt) mit 14/18 Goldschrauben (je nach Unruhreif- Typ); Breguet-Spirale; Flacher, überlanger Rücker in Pfeilform; 2-fach geschraubter Unruh-Deckstein; Anker- brücke; 2 geschraubte Chatons; Qual. "R", "Intnl Watch Co" : Nickel-Silber, rhodiniert; Kronen-Aufzug; 15 Steine; Bi- metallischer Unruhreif (geschlitzt) mit 18 Gold- schrauben; Breguet-Spirale; Runder, überlanger Rücker in Pfeilform; 2-fach geschraubter Unruh-Deck- stein; Ankerbrücke; 3 geschraubte Chatons; Qual. "D", "Intnl Watch Co" : Nickel-Silber, rhodiniert; Kronen-Aufzug; 16 Steine; Bi- metallischer Unruhreif (geschlitzt) mit 18 Gold- schrauben; Breguet-Spirale; Runder, überlanger Rücker in Pfeilform; 2-fach geschraubter Unruh-Deck- stein; Ankerbrücke; 4 geschraubte Chatons aus Gold (Mittelchaton dreifach geschraubt); Qual. "H", "Intnl Watch Co" : Nickel-Silber, rhodiniert; Kronen-Aufzug; 16 Steine; Bi- metallischer Unruhreif (geschlitzt) mit 18 Gold- schrauben; Breguet-Spirale; Runder, überlanger Rücker in Pfeilform; 2-fach geschraubter Unruh-Deck- stein; polierte Ankerbrücke; Wolfsverzahnte Aufzugs- räder (beide haben jeweils 3 Schrauben); Qual. "E", "Intnl Watch Co" : Nickel-Silber, rhodiniert; Kronen-Aufzug; 20 Steine; Bi- metallischer Unruhreif (geschlitzt) mit 18 Gold- schrauben; Breguet-Spirale; Runder, überlanger Rücker in Pfeilform; 2-fach geschraubter Unruh-Deck- stein; polierte Ankerbrücke; Wolfsverzahnte Aufzugs- räder (beide haben jeweils 3 Schrauben); Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. ³) Nach aufwendigen Recherchen unterteilt das Museum der IWC Schaffhausen mit seiner Publikation "F.A.Jones - His life, legacy and watches" (A.Myers, T.König, D.Seyffer - Ebner Verlag sowie IWC Schaffhausen) die Jones Kaliber mit einer Ergänzung: N=Neu. Die anzunehmenden Stückzahlen spiegeln Studien von bisher untersuchten Jones- Kalibern, wobei insgesamt ca. 25.590 Jones-Werke hergestellt wurden. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
IWC Schaffhausen (Schaffhausen, Schweiz) |
||
| Kaliber |
"Jones" 7 N³
Qualität
"H" "Jones" 7 N³ Qualität "E" |
IWC Schaffhausen Kaliber Jones 7N Qualität "E", Nr.14579 "Thos Kirkpatrick, New York" |
| Gesamt Ø | 43.70 mm (19"') | |
| Höhe | 7.20 mm | |
| Steine | 16-20 (Versionsabhängig) | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droite • Breguet-Spirale (gebläut) • Bimetallische Unruh (geschlitzt), 2-schenklig, 18 Regulier- / Masse- schrauben aus Gold |
|
| Hersteller | International Watch Co, Jones F.A. | |
| Herstellung | 1868-1875 | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Nickel-Silber, rhodiniert | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung und Aufzug durch Ziehen der Krone • Federhaus mit Malteser-Stellung • Aufzugsräder mit 5 Schrauben • Extrem lange Ausgleichs-Ankergabel • Überlanger Rücker (rund) in Pfeilform • 2 geschraubte Chatons (Versionsabhängig) • Unruhkloben, geschwungen • Ankerbrücke, geschwungen • Unruh mit Deckstein (3-fach geschraubt) |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet / hochglanzpoliert • Stahlanker und Schraubenköpfe hochglanzpoliert • Gravierung "Adjusted" (Unruhkloben) • Gravierung "Elson´s Patent" / "Elson´s Patent Sept 15th 1866" auf der Aufzugsplatine nur bei Version Qualität "H" • Gekröpfter Unruhkloben mit Gravur "Adjusted" nur bei Version Qualität "E" • Perlierte Grundplatine • Genfer Streifenschliff (Versionsabhängig) • Dekorschliff (Versionsabhängig) |
|
|
Unterschiede innerhalb dieser Jones-Versionen: Qual. "H" : Nickel-Silber, rhodiniert; Kronen-Aufzug; 16 Steine; Bimetall- ischer Unruhreif (geschlitzt) mit 18 Goldschrauben; Breguet- Spirale; Runder, überlanger Rücker in Pfeilform; 2-fach ge- schraubter Unruh-Deckstein; Ankerbrücke; Qual. "E" : Nickel-Silber, rhodiniert; Kronen-Aufzug; 20 Steine; Bimetall- ischer Unruhreif (geschlitzt) mit 18 Goldschrauben; Breguet- Spirale; Runder, überlanger Rücker in Pfeilform; 3-fach ge- schraubter Unruh-Deckstein; Ankerbrücke; 2 geschraubte Chatons; Ankerradtrieb mit geschraubtem Deckstein- plättchen aus Rotgold; Die ersten Kalibertypen aus dem Hause IWC Schaffhausen werden zur besseren Zu- ordnung in "Jones", "Seeland", "Pfister" und "Tschopp" eingeteilt. ³) Nach aufwendigen Recherchen unterteilt das Museum der IWC Schaffhausen mit seiner Publikation "F.A.Jones - His life, legacy and watches" (A.Myers, T.König, D.Seyffer - Ebner Verlag sowie IWC Schaffhausen) die Jones Kaliber mit einer Ergänzung: N=Neu. Die anzunehmenden Stückzahlen spiegeln Studien von bisher untersuchten Jones- Kalibern, wobei insgesamt ca. 25.590 Jones-Werke hergestellt wurden. Entwicklung der Firmengeschichte: International Watch Co., Jones F.A. ---> Internationale Uhrenfabrik ---> Uhrenfabrik von Johann Rauschenbach ---> Internationale Uhrenfabrik, J.Rauschenbach ---> Uhrenfabrik von Johann Rauschenbach ---> Uhrenfabrik von J.Rauschenbach´s Erben ---> Uhrenfabrik von Ernst Homberger-Rauschenbach ---> Uhrenfabrik H.E.Homberger ---> Uhrenfabrik IWC, International Watch Co. ---> IWC International Watch Co. AG |
||
|
|
||
|
Jacot & Gerard (La Chaux-de-Fonds, Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
„1867
ancre à ligne droite” 17"' / 19"' 43.50 mm (19¼"') ? mm 15 / 16 18.000 A/h (2.5 Hz) 32 Std. Schlüsselaufzug • Schweizer Anker, Échappement à ancre ligne droite • Breguet-Spirale (gebläut) • Bimetallische Unruh (angeschnitten), 2-schenklig, 14 / 16 Masse- schrauben Jacot & Gerard SA 1867 ? Ankerwerk • Uhren-Messing, rhodiniert • Stunde • Minute • Kleine Sekunde auf "6" • Zeigerstellung durch Schlüssel • Federhaus mit Malteserkreuz-Stellung • Extrem lange Ausgleichs-Ankergabel • Stahlanker • Überlanger Rückerzeiger • Beweglicher Spiralklötzchenträger / ohne • Unruhkloben mit Deckstein • Alle Brücken und Kloben angliert • Alle Stahlteile angliert und hochglanzpoliert • Schraubenköpfe rotbraun angelassen • Anker hochglanzpoliert • Perlierte Basisplatine • Brücken und Kloben mit Dekorschliff Abgeänderte Minutenradbrücke nach US-Patent D0002795 (Alfred Gerard, Somerset County in New Jersey) von 1867. Wurde unter dem Herstellernamen "Chas.E.Jacot" sowie "Alfred Gerard" vertrieben. Gab es in den Grössen 17"' und 19"'. |
Alfred Gerard Nr.21547 (links) sowie Charles Edouard Jacot Nr.24154 (rechts) |
|
|
||
|
Aeby & Landry (Madretsch, Schweiz) |
||
| Kaliber | 19/20"' digital |
Aeby & Landry mit "A & L"-Signatur |
| Gesamt Ø | 44.00 mm (19½"') | |
| Höhe | ? mm | |
| Steine | 15 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 36 Std. | |
| Antriebsart | Handaufzug | |
| Hemmung |
•
Schweizer Anker • Breguet-Spirale (gebläut) • Bimetallische Schrauben-Unruh (angeschlitzt), 2-schenklig, 4 Regu- lier- sowie 14 Masseschrauben |
|
| Hersteller | Aeby & Landry, Madretsch | |
| Herstellung | 1884- | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Uhren-Messing, vergoldet | |
| Funktionen |
•
Stunde (12-Std.) mittels Drehscheibe, springend, digital auf "12" • Minuten auf 2 Drehscheiben, je springend, je digital auf "6" • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Stellstift
auf "4" • Sprungziffer-Mechanismus nach Josef Pallweber (Patent DE-25042, gültig ab 1883) • Gekröpfter, geschwungener Unruhkloben • Langer Rücker • Unruhkloben mit Decksteinplättchen, 2-fach geschraubt |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile hochglanzpoliert • Gebläute / hochglanzpolierte Schraubenköpfe • Verzierter Unruhkloben • Grainierte Werksoberflächen |
|
|
Beim Patent des österreichischen Ingenieurs Josef Pallweber und bei den
Uhren von Aeby & Landry wird das zusätzliche Drehmoment zum Schalten durch
ungehemmtes Ablaufen des Räderwerkes erreicht. Dazu sind beim Patent
"Pallweber" im Kleinbodenrad 5 große Zahnlücken zum ungebremsten
Ablauf des Räderwerkes (Schaltvorgang) angebracht. Bei den Uhren von
"Aeby & Landry" ist eine Triebflanke des Sekundenrades verkürzt und 5
gleichmäßig verteilte Zähne des Kleinbodenrades sind verstärkt. Diese
Zähne begrenzen den ungebremsten Ablauf des Räderwerkes (Schaltvorgang). Der Antrieb des Anzeigewerks erfolgt vom Schaltstern (sitzt auf der Welle des Kleinbodenrades) über das Schaltrad (Verdrehsicherung durch Rastfeder) zur Einer-Minuten-Scheibe. Die Einer-Minuten-Scheibe ist eine einfache Scheibe mit den Ziffern 0 bis 9 und mit einer U-förmigen Aussparung am Umfang (zum Schalten der Zehner-Minuten-Scheibe). Unterhalb der Scheibe sitzt ein Zahnrad (10 Zähne), das vom Schaltrad angetrieben wird. Die Zehner-Minuten-Scheibe ist eine Doppelscheibe. Auf der oberen Scheibe befinden sich die Ziffern 0 bis 5. Auf dem Umfang der unteren Scheibe befindet sich eine U-förmige Aussparung zum Schalten der Stunden-Scheibe. Zwischen den Scheiben befinden sich 12 Zähne (6 der Zähne verkürzt und ohne Funktion). Beim Weiterschalten greift die U-förmigen Aussparung am Umfang der Einer-Minuten-Scheibe in jeden 2. Zahn (ungekürzt). Die Verdrehsicherung wird durch Formschluß zwischen Umfang der Einer-Minuten-Scheibe und 2 ungekürzte Zähne der Zehner-Minuten-Scheibe realisiert. Die Stunden-Scheibe ist eine einfache Scheibe mit den Zahlen 1 bis 12. Unter der Scheibe befinden sich 24 Zähne (12 der Zähne verkürzt und ohne Funktion). Beim Weiterschalten greift die U-förmigen Aussparung am Umfang der Zehner-Minuten-Scheibe in jeden 2. Zahn (ungekürzt). Die Verdrehsicherung wird durch Formschluß zwischen Umfang der Zehner-Minuten-Scheibe und 2 ungekürzte Zähne der Stunden-Scheibe realisiert. Die (später im Produktionsprozeß) verkürzten Zähne sind wahrscheinlich hestellungsbedingt. |
||
|
|
||
|
Louis Audemars (Le Brassus, Schweiz) |
||
| Kaliber | 19"' simple, ¾ platine |
Louis Audemars Nr.21804 |
| Gesamt Ø | 44.50 mm (19¾"') | |
| Höhe | 8 mm | |
| Steine | 20 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droit • Breguet-Spirale mit Philips-Endkurve, (gebläut) • Bimetallische Unruh, 2-schenklig, 12 Goldregulierschrauben |
|
| Hersteller | Louis Audemars Fils (Le Brassus) | |
| Herstellung | 1878-1884 (Quelle: Paul Audemars, Somerset UK) | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Savonnette | |
| Material | • Neusilber, rhodiniert; Spezialstahl | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Hebel auf "11" • Dreiviertel-Platine • Federhaus mit Malteserkreuz-Stellung • Wolfsverzahntes Aufzugsrad (unter der Räderwerksplatine) • Drei geschraubte Chatons aus Gold • Spezielle Feinregulierung ("Archimedischer Schnecke") nach Francois Wilmot (US-Patent Nr.129197 vom 16.07.1872) für den US-amerika- nischen Markt • Beweglicher Spiralklötzchenträger dreifach geschraubt • Ankerbrücke mit Deckstein und Decksteinplättchen, verschraubt • Ankerradkloben mit Deckstein und Decksteinplättchen, ver- schraubt • Bischofsstabanker • Unruh mit Deckstein, zweifach verschraubt |
|
| Qualitätsausführung |
• Alle Brücken und Kloben angliert • Alle Stahlteile hochglanzpoliert und angliert • Schraubenköpfe hochglanzpoliert • Perlierte Grundplatine • Genfer Streifenschliff |
|
|
Dieses Werk mit Nr.21804 wurde am 22.03.1884 an den Audemars Agenten
in New York (USA), F.Eugene Robert *) verkauft. * Quelle: Paul Audemars, Somerset UK Siehe dazu "Louis-Benjamin Audemars" von Hartmut Zantke, Sozialkarteiverlag (2003), Seite 381 sowie "The story of Louis Audemars & Cie, 1811-1885" von Paul Audemars (2012) Entwicklung der Firmengeschichte: Louis-Benjamin Audemars (1811) ---> Louis Audemars Fils (24.05.1833) ---> Audemars Frères (1885-1909) F.(Francois) Audemars Fils (1885-1898) Louis Audemars (1885-1898/1899) |
||
|
|
||
|
Louis Audemars (Le Brassus, Schweiz) |
||
| Kaliber | 19"' simple, ¾ platine |
Louis Audemars Nr.21913 |
| Gesamt Ø | 19"' | |
| Höhe | 8 mm | |
| Steine | 20 | |
| Frequenz | 18.000 A/h (2.5 Hz) | |
| Gangreserve | 32 Std. | |
| Antriebsart | Kronenaufzug | |
| Hemmung |
•
Schweizer Anker,
Échappement à ancre à ligne droit • Breguet-Spirale mit Philips-Endkurve, (gebläut) • Bimetallische Unruh, 2-schenklig, 12 Goldregulierschrauben |
|
| Hersteller | Louis Audemars Fils (Le Brassus) | |
| Herstellung | 1878 (Quelle: Paul Audemars, Somerset UK) | |
| Stückzahl | ? | |
| Typ | Ankerwerk; Lépine | |
| Material | • Neusilber, rhodiniert; Spezialstahl | |
| Funktionen |
•
Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Hebel auf "11" • Dreiviertel-Platine • Federhaus mit Malteserkreuz-Stellung • Wolfsverzahntes Aufzugsrad (unter der Räderwerksplatine) • Drei geschraubte Chatons aus Gold • Spezielle Feinregulierung ("Archimedischer Schnecke") nach Francois Wilmot (US-Patent Nr.129197 vom 16.07.1872) für den US-amerika- nischen Markt • Ankerbrücke mit Deckstein und Decksteinplättchen, verschraubt • Ankerradkloben mit Deckstein und Decksteinplättchen, ver- schraubt • Bischofsstabanker • Unruh mit Deckstein, zweifach verschraubt |
|
| Qualitätsausführung |
• Alle Brücken und Kloben angliert • Alle Stahlteile hochglanzpoliert und angliert • Schraubenköpfe hochglanzpoliert • Perlierte Grundplatine • Genfer Streifenschliff |
|
|
Siehe dazu "Louis-Benjamin Audemars" von Hartmut Zantke,
Sozialkarteiverlag (2003), Seite 381 sowie "The story of Louis Audemars &
Cie, 1811-1885" von
Paul Audemars (2012) Entwicklung der Firmengeschichte: Louis-Benjamin Audemars (1811) ---> Louis Audemars Fils (24.05.1833) ---> Audemars Frères (1885-1909) F.(Francois) Audemars Fils (1885-1898) Louis Audemars (1885-1898/1899) |
||
|
|
||
|
Alle Markennamen sind eingetragene Warenzeichen und Eigentum der jeweiligen Hersteller - Sounddateien mit freundlicher Genehmigung durch Martin Filzwieser - © Copyright Antonios Vassiliadis - IMPRESSUM |
||
